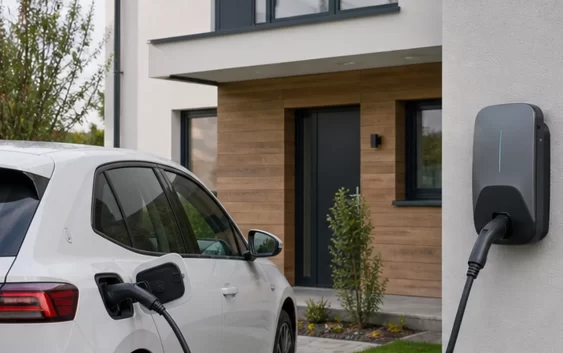

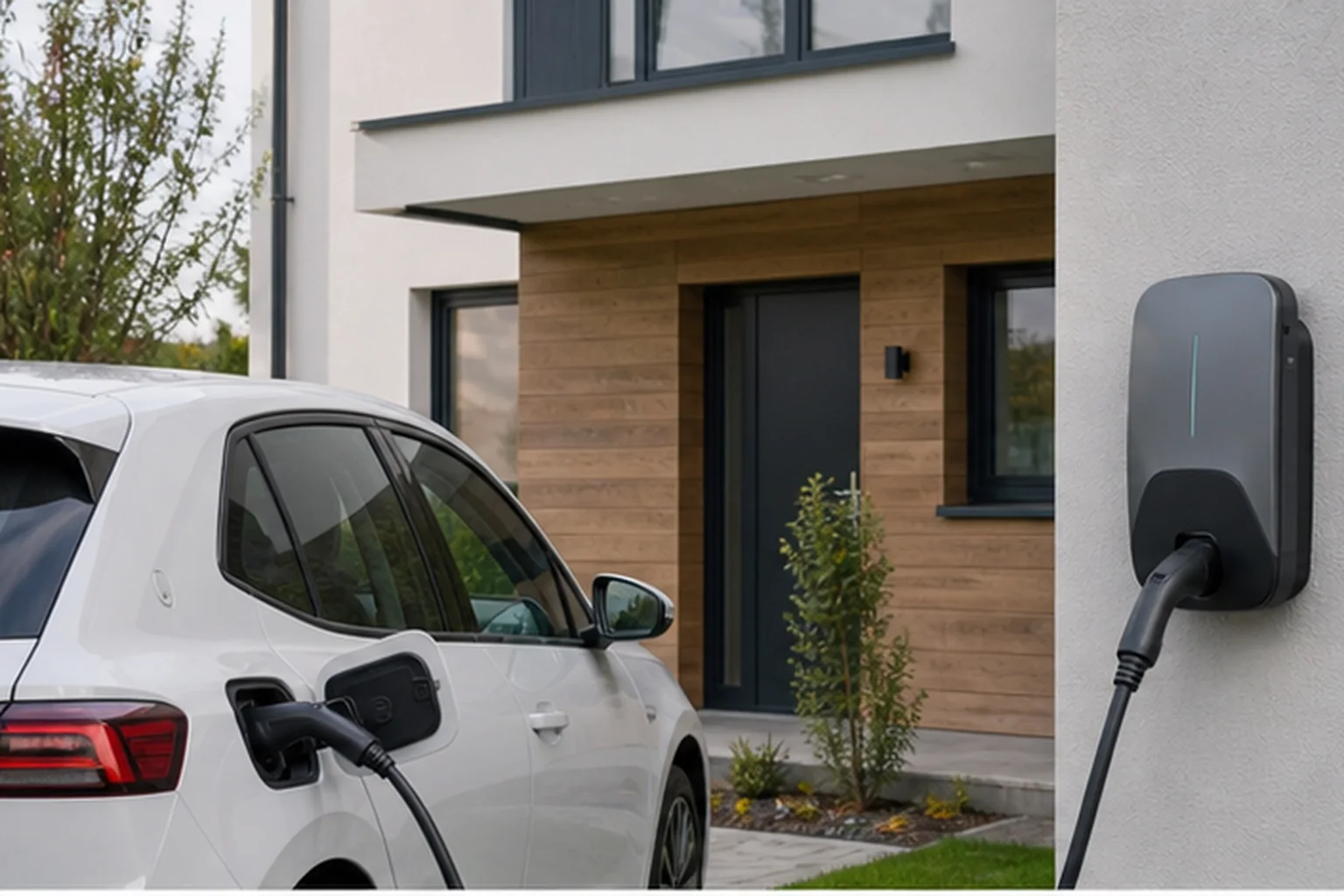

Domácí nabíjení elektromobilu v rodinném a bytovém domě

Domácí nabíjení elektromobilu je obvykle nejpohodlnější způsob doplňování energie, ale wallbox není pouze zásuvka s aplikací. Projekt musí znát příkon domu, hlavní jistič, kabelovou trasu, ochrany, schopnosti vozu, způsob měření a budoucí rozšíření. V bytovém domě se přidává rozhodování SVJ, společné části a spravedlivé rozúčtování.

Tematický rozcestník: Další články o nabíjení, bateriích a provozu najdete v přehledu elektromobility.

Denní nájezd určuje potřebnou energii

Většina domácností nepotřebuje každou noc nabít celou baterii. Přepočítejte kilometry, spotřebu vozu, ztráty a čas stání.

Z týdenního nájezdu odvoďte energii, kterou je nutné doplnit během skutečné doby stání. Většina domácností nepotřebuje každý večer nabít celou baterii. Přidejte zimní spotřebu, nabíjecí ztráty a rezervu pro nečekanou cestu. Výkon wallboxu pak vychází z potřebného množství energie, ne z nejvyššího čísla v katalogu vozu.

Palubní nabíječka omezuje skutečný výkon

Wallbox 22 kW nedodá vozu více, než umí jeho AC nabíječka a připojení. Běžné novější vozy často využívají nejvýše 11 kW.

Palubní nabíječka převádí střídavý proud z domu a určuje počet fází i maximální příkon vozidla. Auto s jednofázovým limitem nevyužije třífázový wallbox naplno. Před nákupem ověřte současný i plánovaný vůz, chování při nízkém proudu a podporu řízeného nabíjení. Konektor sám kompatibilní výkon nezaručuje.

Běžná zásuvka není trvalý wallbox

Dlouhý vysoký odběr prověří spoj, kabel i instalaci. Pravidelné nabíjení navrhne elektrikář s odpovídající ochranou a revizí.

Dlouhý vysoký odběr odhalí unavené kontakty, nevhodný průřez a staré spoje, které běžný spotřebič nezatíží stejně. Pravidelné nabíjení proto svěřte samostatně navrženému okruhu. Přenosná nabíječka není náhradou prověrky zásuvky. Elektrikář má zkontrolovat vedení, jištění, uzemnění a místo, kde se může hromadit teplo.

Hlavní jistič má omezenou kapacitu

Současná trouba, čerpadlo a auto mohou překročit rezervu. Dynamické řízení výkonu wallboxu reaguje na odběr domu.

Dynamické řízení měří okamžitý odběr domu a snižuje nabíjení dříve, než vypadne hlavní jistič. Senzor musí měřit správným směrem a na správném místě. Otestujte souběh varné desky, ohřevu vody a tepelného čerpadla. Nastavte minimální proud vozu a bezpečné chování při ztrátě komunikace s měřidlem.

Tři fáze umožní vyšší a vyváženější výkon

Schopnost vozu, wallboxu a instalace se musí shodovat. Jednofázové nabíjení vysokým proudem může narazit na technické limity.

Třífázové nabíjení rozloží výkon, ale elektroinstalace i auto musí správné zapojení podporovat. Sledujte také nesymetrii ostatních spotřebičů. Maximální hodnota 11 nebo 22 kW není cíl sama o sobě; pomalejší noční nabíjení může lépe využít rezervu příkonu a snížit investici. Návrh má ponechat rozumnou kapacitu pro budoucí spotřebiče.

Ochrany patří do projektu

Proudový chránič, DC detekce, jištění, přepětí a odpojení se volí podle zařízení a norem. Marketingová krabice nenahrazuje návrh.

Projekt určí samostatné jištění, proudovou ochranu, přepěťovou ochranu a podmínky od výrobce wallboxu. Některé ochranné funkce jsou uvnitř zařízení, jiné musí být v rozvaděči. Nekombinujte typy pouze podle ceny. Výchozí revize má ověřit celý nabíjecí obvod včetně odpojení, nikoli jen přítomnost krabičky na stěně.

Kabel a umístění řešte pro každodenní používání

Délka, konektor, déšť, průjezd a zakopnutí ovlivní bezpečnost. Kabel nemá ležet přes veřejnou cestu bez schváleného řešení.

Kabel má bez napínání dosáhnout k portu u současného i možného budoucího auta. Nesmí ležet v průjezdu, tvořit smyčku ve vodě ani blokovat únikovou cestu. Držák a osvětlení zrychlí každodenní manipulaci. Venkovní zařízení vybírejte podle prostředí, nárazu a teplot; mechanická ochrana je stejně důležitá jako krytí uvedené na štítku.

Tarif srovnávejte podle celého odběrného místa

Změna sazby či jističe ovlivní stálé i variabilní platby. ERÚ doporučuje podmínky změny ověřit u distributora.

Levnější kilowatthodiny mohou být vyváženy stálým platem nebo jinou cenou zbytku spotřeby. Porovnejte roční účet celého odběrného místa při stejném nájezdu. Nabíjení řiďte podle skutečných časových pásem a podmínek produktu. Automatizace má respektovat požadovaný stav baterie v čas odjezdu, ne pouze začít v nejlevnější hodině.

Fotovoltaika pomůže jen při časovém překryvu

Auto doma přes den může využít přebytky, večer potřebuje síť nebo baterii. Návaznost vysvětluje fotovoltaika s baterií.

Nabíjení z přebytků potřebuje průběhové měření, kompatibilní řízení a dostatečně dlouhé stání auta. Proměnlivý výkon může narazit na minimální proud nebo časté přepínání fází. Nastavte prioritu domu, baterie a vozu. Ekonomiku počítejte z energie, kterou auto skutečně přijme, po ztrátách a bez přisuzování celé výroby jednomu spotřebiči.

Bytový dům potřebuje společnou koncepci

Jednotlivý kabel může zablokovat budoucí rozšíření. MPO zveřejnilo metodiku pro nekomerční wallboxy v SVJ do 22 kW.

V bytovém domě nejdřív řešte kapacitu přípojky, trasu kabelů, požární úseky a pravidlo pro další zájemce. Jednorázový kabel k prvnímu stání může ostatním prodražit připojení. Společná koncepce umožní řídit součet výkonů a přidělovat oprávnění. Usnesení, projekt a vlastnictví zařízení musí být srozumitelné i při prodeji jednotky.

Měření musí umožnit spravedlivé vyúčtování

Určete, kdo kupuje elektřinu, jak se odečet páruje s uživatelem a kdo platí ztráty, servis a rezervovaný příkon.

Podružné měření pro rozúčtování musí mít dohodnutou přesnost, vazbu na uživatele a časové ceny. Oddělte energii vozu od ztrát společné infrastruktury a poplatků za správu. Export uchovávejte v otevřeném formátu. Pokud se mění tarif nebo uživatel stání, musí systém zachovat auditní historii bez zpětného přepsání již uzavřeného období.

Přístup a data zabezpečte

RFID, aplikace a backend řídí fyzickou spotřebu i platby. Zrušte bývalé uživatele a síť chraňte podle Wi-Fi návodu.

Wallbox připojený k internetu je síťové zařízení s účty, aktualizacemi a údaji o přítomnosti. Změňte výchozí hesla, omezte správce, oddělte zařízení v síti a ověřte dobu podpory. Vzdálené spuštění chraňte vícefaktorově, pokud je dostupné. Při ukončení služby musí zůstat možné bezpečné lokální nabíjení nebo export konfigurace.

Předání zakončete revizí a testem

Ověřte nabíjení, omezení výkonu, nouzové vypnutí, měření a dokumentaci. Přípravu domu propojte s rekonstrukcí chytré domácnosti.

Při předání vyzkoušejte nabíjení na všech fázích, omezení hlavním odběrem, výpadek sítě a obnovení provozu. Převezměte projekt, schéma, revizi, nastavení ochran, přístupy a záruční podmínky. Zapište výchozí hodnoty měřidla. Po prvním měsíci porovnejte odebranou energii s údajem auta a řešte neobvyklé ztráty nebo přerušování.

Model výkonu: Auto ujede denně 55 kilometrů a v zimě spotřebuje 22 kWh na sto kilometrů. Po započtení ztrát je třeba za noc doplnit přibližně 14 kWh. Během osmihodinového stání to zvládne výkon pod dvěma kilowatty, i když rezerva pro delší cestu může odůvodnit více. Tento výpočet bývá užitečnější než automatická volba 22kW wallboxu.

Model bytového domu: Deset stání nemůže současně odebírat plný výkon, ale vozy parkují dlouho. Centrální řízení rozdělí dostupnou kapacitu podle času odjezdu a odebrané energie. Společná kabelová trasa, požární prostupy a jednotné měření se připraví najednou, jednotlivé wallboxy lze přidávat postupně. Pravidla musejí zabránit tomu, aby první uživatel vyčerpal kapacitu ostatním.

Provozní kontrola: Jednou za rok prohlédněte kabel, konektor, uchycení a rozvaděč, vyhodnoťte chybová hlášení a aktualizace. Neobvyklé zahřívání, zápach nebo opakované vybavení ochrany vyžaduje okamžité odstavení a odbornou kontrolu, nikoli zvýšení limitu v aplikaci.

Budoucí druhý vůz: Rezervujte trasu, místo v rozvaděči a možnost společného řízení, ale není nutné nyní platit plný součet budoucích výkonů. Dvě auta často stojí přes noc dost dlouho, aby se dostupná kapacita střídala. Otevřený komunikační standard a export měření usnadní doplnění jiné značky bez výměny celé infrastruktury.

Při změně dodavatele elektřiny nebo hlavního jističe přepočítejte limity řízení. Staré nastavení může zbytečně brzdit nabíjení nebo naopak překročit novou kapacitu odběrného místa.

Dokumentaci a revizi předejte také novému vlastníkovi nemovitosti. Bez známého schématu, nastavených limitů a přístupů nelze zařízení bezpečně servisovat ani správně zapojit do budoucího energetického řízení domu.

Praktický závěr: Domácí nabíjení se dimenzuje podle nájezdu, doby stání a kapacity celé instalace. Bezpečný okruh, dynamické řízení, přesné měření a revize jsou důležitější než maximální výkon na štítku. V bytovém domě má přednost škálovatelná společná koncepce.

Často kladené otázky

Jaký výkon wallboxu potřebuji?

Podle denního nájezdu, doby stání, palubní nabíječky, příkonu domu a budoucích vozů.

Mohu nabíjet z běžné zásuvky?

Příležitostně podle výrobce ano, pro pravidelný dlouhý odběr má instalaci posoudit elektrikář.

Je 22 kW vždy rychlejší?

Ne. Vozidlo i připojení musí tento třífázový výkon podporovat.

Co je dynamické řízení výkonu?

Wallbox průběžně omezuje nabíjení podle aktuálního odběru domu a chrání hlavní jistič.

Potřebuji souhlas SVJ?

Záleží na zásahu do společných částí a řešení domu; metodika MPO doporučuje společný postup.

Jak zapojit fotovoltaiku?

Řízení může nabíjet z přebytků, ale musí respektovat minimální výkon vozu a potřeby domu.
